規格：Rc1/2XRc1/2．．．．．

【クラス125の黄銅製ゲートバルブ】●ステム材料に銅基合金黄銅棒を使用し優れた耐脱亜鉛腐食の実績を示しています。【仕様】●125型●(接続形状)ねじ込み:JISB0203●(最高許容圧力)120℃以下の静流水:1.18MPa、飽和蒸気:0.88MPa【材質】●(ボデー)C3771BE●(ボンネット/キャップ)C3771BE●(ステム)C3531●(ジスク/ボール)C3771BE●(パッキン)非石綿●(ハンドル)ADC12【備考】●JISB0203:有効ねじ長・基準径位置は(株)キッツ標準寸法詳細情報・スペック呼び径A：32呼び径B：1″1/4L：60.0H：118.0D：70.0．．．．．

【特徴】●基本構成は、継手本体、フロントフェルール、バックフェルール、ナットの4点の部品からなり使用時にチューブが接続されます。●使用時のフロントとバックの2つのフェルールは、相互の連動作用により、チューブの許容限度内の外径、肉厚、材質、硬度の変化を補正し、漏れの生じない優れた接続を常に保障します。●Hy-Lokチューブ継手は、Hy-LokCorporationの厳格な品質管理プログラムのもとで製造され、このプログラムによりHy-LokCorporationはASME品質システムとISO9001の認証を取得しています。【材質】●ステンレス鋼316【その他情報、説明】【チューブ】●Hy-Lokチューブ継手には、さまざまな材質と広範な肉厚のチューブを適用できます。ただし、Hy-Lokチューブ継手を使用して、信頼でき、安全で漏れのない取り付けを行うには、チューブの指定、選択、取扱を慎重に行うことが不可欠です。一般的な規則を以下に示します。●1.チューブの材質がプロセス流体に適合していなければなりません。●2.肉厚を選定するときは、温度、圧力、振動、衝撃の条件を考慮する必要があります。さらに、肉厚が極端に厚過ぎると適切なひずみが得られないことがあり、肉厚が薄過ぎるとフェルールの動きによって破損が生じるおそれがあります。●3.金属チューブは、継手の材質よりも柔らかくなければなりません。チューブと継手が同じ材質である場合、チューブが十分に焼きなましされている必要があります。●4.漏れが生じないように取り付けるには、チューブの表面仕上げが滑らかで、表面に溶接線、傷、ドローマークがあってはなりません。●5.長短径比や外径の公差が大きいチューブは、継手に適応しない、または適切に機能しないおそれがあります。●6.チューブ端が直角に切断され、適切にバリが除去されている場合に、最高の性能が発揮されます。Hy-Lokチューブ継手を使用して最高の性能を得るための推奨チューブ仕様を以下に示します。●【ステンレス鋼管】完全焼きなまし、シームレス、タイプ304、316(ASTMA269準拠または同等品)、ロックウェル硬さRb80以下●【銅管】シームレス軟質焼きなまし(焼き戻しO60)、最大硬度60(ASTMB75準拠または同等品)、あるいはシームレスウォーターチューブ、タイプKまたはタイプL、焼きなまし(焼き戻しO06)、最大硬度50のコイル状、または焼きなまし(焼き戻しO50)、最大硬度55のストレートタイプ(ASTMB88準拠または同等品)●【モネル管】完全焼きなまし、シームレス、合金400(ASTMB165準拠または同等品)、最大硬度Rb75●【ガス供給】ガスの分子はきわめて小さいため、表面の欠陥による微細な経路から漏れが生じます。これらの欠陥は、薄肉のチューブよりも、フェルールの動きに対して抵抗力のある厚肉のチューブを使用すると防止できます。ガス供給に用いる最小肉厚を以下に示します。詳細情報・スペックチューブ外径D(インチxミリ)：1/2x12.70チューブ外径D1(インチxミリ)：3/8x9.52d最小：7.11対面距離(六角二面幅)h インチ：13/16対面距離(六角二面幅)h ミリ：20.63対面距離(六角二面幅)H インチ：7/8対面距離(六角二面幅)H ミリ：22.22A：22.86B：21.84l：36.57L：46.73．．．．．

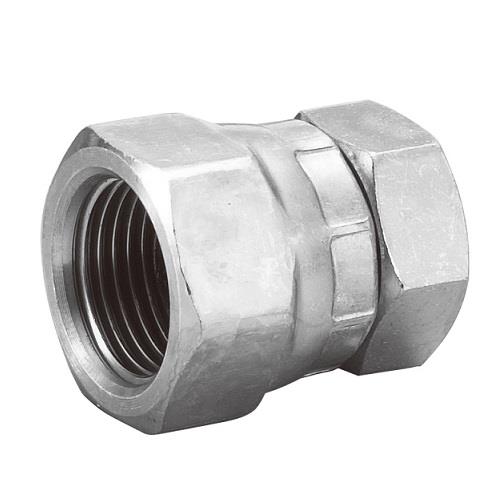

【プロスタイルツール】●管用平行雌ねじ(30°外シート)【用途】●配管等とホースの口金具を繋ぐ継手の一つです。【材質】●本体材質:鉄●表面処理:三価クロメートメッキ【使用上の注意】●アダプターはあくまでも本体とホースの口金具をつなぐ継手なのでネジの種類(JIS、PF、PT、ミリネジ、ユニファイ、NPT等)とシート面(オスシート、メスシート、パッキンシート、Oリング等)を必ずねじ込んでください。PTオスネジ側にはシール材を装着してからねじ込んでください。アダプターを無制限に締め付けますと破損します。使用圧力、条件により締め付けトルクを規定して行なってください。詳細情報・スペックT(G)：3/4HEX：36．．．．．

ドライフレックスパイプ(三層管)用ワンタッチ継手です。差し込むだけで、簡単にワンタッチ接続できます。また、本体の確認窓よりパイプの挿入が確認できます。商品コード32355162品番DRT16-KE商品名両接続エルボ呼び径(mm)16適合管サイズ16価格(円)3680重量(g)300対応管種ドライフレックスパイプ規格日本水道協会認証登録番号(G-631・G-660)流体冷温水温度0℃-95℃最高使用圧力0.75MPa．．．．．

メーカー希望小売価格はメーカーカタログに基づいて掲載しています．．．．．

パーツ類．．．．．

鉛管用継手用チャックリング2種用です。商品コード29590313品番25 LJ-CR2商品名SPリード チャックリング 2種呼び径(mm)25価格(円)530重量(g)5．．．．．

台座リングパッキン．．．．．

B形開閉栓防止式のメーター直結伸縮止水栓です。商品コード23510201品番20 SESB*商品名伸縮止水 盗防B形 水検呼び径(mm)20価格(円)11320重量(g)890規格日本水道協会認証登録番号(E-22・E-434)流体水道水温度5℃-35℃最高使用圧力0.75MPa．．．．．
