樹脂管用ワンタッチ継手、メスアダプター平行ネジタイプです。コアの挿入がいらず、ワンタッチで簡単に施工できます。音と目視の二重確認で安心です。JIS規格の樹脂パイプ(XPE・PB)であれば、メーカーや管種にこだわる事なく施工が行えます。商品コード32900136-1品番OT16(PN15)-13FG.商品名メスアダプター 平行ネジ XPE管PN15用呼び径(mm)16×13適合管サイズ16価格(円)4510重量(g)156対応管種架橋ポリエチレン管規格JIS規格適合品流体水道水温度5℃-95℃最高使用圧力0.75MPa．．．．．

冷媒配管用銅管を“火無し”でねじ接合ができます。フレア加工無しで機器と直接接続可能です。JRA GL-20 ねじ接合継手対応品です。商品コード33004000品番GL-2商品名GLジョイント呼び径(mm)6.35(2分)適合管サイズ6.35価格(円)1000重量(g)40対応管種冷媒配管用銅管流体冷媒ガス(R32・R410A・R407C)温度-40℃〜130℃最高使用圧力4.3MPa．．．．．

・ポリブテン管はワンタッチ接続。・流路径が広く、流量が確保しやすい外径シール構造を採用。 商品詳細 ●材質・黄銅・パッキン：ノンアスベスト●仕様・最高許容圧力：1.75MPa・使用温度範囲：-20℃〜95℃・使用流体：冷温水（給水・給湯）、不凍液（暖房・融雪）●サイズ・適用管サイズ：ポリブテン管16A・ねじサイズ：G3/4・L1：36.5mm・L2：46mm・W：30mm●注意事項・埋設には使用できません。・パッキンは消耗部品です。点検、交換が可能な場所に取付けて下さい。・商品・施工例の写真は代表です。 商品説明・施工例 関連資材・おすすめ商品 エルボアダプター 30°アダプター10．．．．．

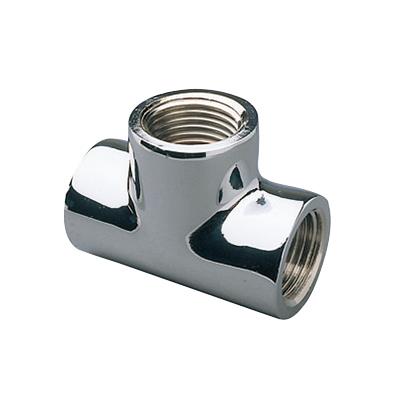

【用途】●冷温水、冷却水、給水、給湯【仕様】●最高使用圧力:1.75MPa●使用温度範囲:-20℃〜120℃【材質】●青銅製クロームメッキ詳細情報・スペック呼び径(B) Rc：1”A：38推奨締付トルク(N・m)：-概算重量(g)：-．．．．．

メーカー希望小売価格はメーカーカタログに基づいて掲載しています．．．．．

【冷温水置式配管断熱用のUバンドです】●125A以上は、かしめ部が溶接に変ります。●バンドは電気亜鉛めっき仕上げ。●保温厚40mmタイプです。【その他情報、説明】●2021年新規在庫詳細情報・スペック呼び径(B)：12適合管外径：318.5ねじ径：W5/8，newstockitems：．．．．．

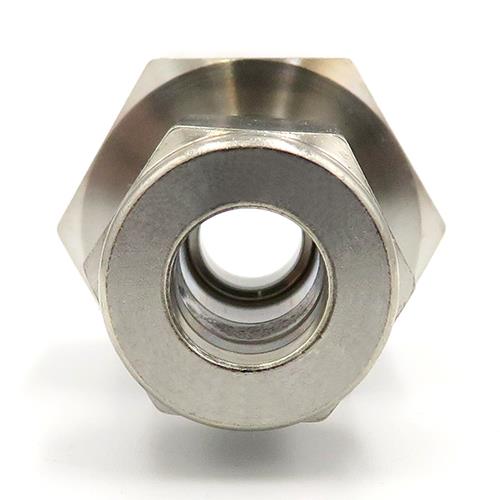

【特徴】●基本構成は、継手本体、フロントフェルール、バックフェルール、ナットの4点の部品からなり使用時にチューブが接続されます。●使用時のフロントとバックの2つのフェルールは、相互の連動作用により、チューブの許容限度内の外径、肉厚、材質、硬度の変化を補正し、漏れの生じない優れた接続を常に保障します。●Hy-Lokチューブ継手は、Hy-LokCorporationの厳格な品質管理プログラムのもとで製造され、このプログラムによりHy-LokCorporationはASME品質システムとISO9001の認証を取得しています。【材質】●ステンレス鋼316【その他情報、説明】【チューブ】●Hy-Lokチューブ継手には、さまざまな材質と広範な肉厚のチューブを適用できます。ただし、Hy-Lokチューブ継手を使用して、信頼でき、安全で漏れのない取り付けを行うには、チューブの指定、選択、取扱を慎重に行うことが不可欠です。一般的な規則を以下に示します。●1.チューブの材質がプロセス流体に適合していなければなりません。●2.肉厚を選定するときは、温度、圧力、振動、衝撃の条件を考慮する必要があります。さらに、肉厚が極端に厚過ぎると適切なひずみが得られないことがあり、肉厚が薄過ぎるとフェルールの動きによって破損が生じるおそれがあります。●3.金属チューブは、継手の材質よりも柔らかくなければなりません。チューブと継手が同じ材質である場合、チューブが十分に焼きなましされている必要があります。●4.漏れが生じないように取り付けるには、チューブの表面仕上げが滑らかで、表面に溶接線、傷、ドローマークがあってはなりません。●5.長短径比や外径の公差が大きいチューブは、継手に適応しない、または適切に機能しないおそれがあります。●6.チューブ端が直角に切断され、適切にバリが除去されている場合に、最高の性能が発揮されます。Hy-Lokチューブ継手を使用して最高の性能を得るための推奨チューブ仕様を以下に示します。●【ステンレス鋼管】完全焼きなまし、シームレス、タイプ304、316(ASTMA269準拠または同等品)、ロックウェル硬さRb80以下●【銅管】シームレス軟質焼きなまし(焼き戻しO60)、最大硬度60(ASTMB75準拠または同等品)、あるいはシームレスウォーターチューブ、タイプKまたはタイプL、焼きなまし(焼き戻しO06)、最大硬度50のコイル状、または焼きなまし(焼き戻しO50)、最大硬度55のストレートタイプ(ASTMB88準拠または同等品)●【モネル管】完全焼きなまし、シームレス、合金400(ASTMB165準拠または同等品)、最大硬度Rb75●【ガス供給】ガスの分子はきわめて小さいため、表面の欠陥による微細な経路から漏れが生じます。これらの欠陥は、薄肉のチューブよりも、フェルールの動きに対して抵抗力のある厚肉のチューブを使用すると防止できます。ガス供給に用いる最小肉厚を以下に示します。詳細情報・スペックチューブ外径D：12T Rc(PT)：1/2d最小：9.5対面距離(六角二面幅)h：27対面距離(六角二面幅)H：22A：22.8B：22.0l：36.60L：46.70．．．．．

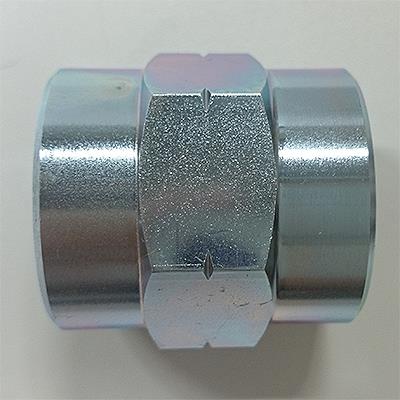

【油圧配管用の高圧ねじ込み継手です。】●表面は3価クロメート処理●RoHS適合品【仕様】●最高使用圧力:210kgf/cm2●ねじはJISB0203による【材質】●S20C【備考】●製造国:韓国詳細情報・スペック接続ネジ(Rc)：1”φD：40.5φd：(29.5)L1：44L2：13HEX(H)：41．．．．．
