仕様厨房用排水管及び排水槽通気配管 ●MDジョイントの内外面に厚膜のナイロンコーティングを施し、耐薬品・耐熱性に優れています。 ●従来のMD・HTジョイントと明確に識別できるよう「黒色」としています。 ●フランジセットは、HT-Cジョイント用をご使用下さい。(フランジは黒色。パッキンは耐熱性に優れたEPDM製です) 注意●配管洗浄の頻度が高く、洗浄ホースの通過により継手の摩耗が発生しやすい箇所には、継手曲り部の肉厚を厚くし、耐久性を向上させたHT-Cジョイントをご使用下さい。．．．．．

※　商品の詳細や、使用上の注意･警告事項等については、メーカー公式サイト（カタログ）をご覧いただくか、メーカーに直接お問い合わせいただき、ご購入前に今一度ご確認をお願い致します。 AWAJI MATERIA　あわじ　くだつぎて　FSGP　突合せ　JISB2311　カーボンスチール　CarbonSteel　JISG3452　配管用炭素鋼管．．．．．

．．．．．

．．．．．

【用　途】 給水立て管、埋設配管、ピット・天井配管、建物導入部、地中熱採熱管 【特　長】 耐久性 ・ポリエチレン管の採用で腐食の心配がありません。 ・酸性・アルカリ性に強く、腐食性土壌や塩害地域でもOK！ ・電食の心配もありません。 耐震性 ・耐震型高性能ポリエチレン管の高い柔軟性とEF接合により地震に強い一体管路を構築します。 施工性 ・軽量なため取り扱いやすく、施工効率がアップします。また、給水立て管では保温レスが可能（※）です。 ※使用条件・地域により保温が必要な場合がありますので別途ご相談ください。また、天井配管、水温が低い水源を使用する配管、及び寒冷地等では原則保温が必要となりますのでご注意ください。 ※　商品の詳細や、使用上の注意･警告事項等については、メーカー公式サイトまたはカタログをご覧いただくか、メーカーに直接お問い合わせいただき、ご購入前に今一度ご確認をお願い致します。．．．．．

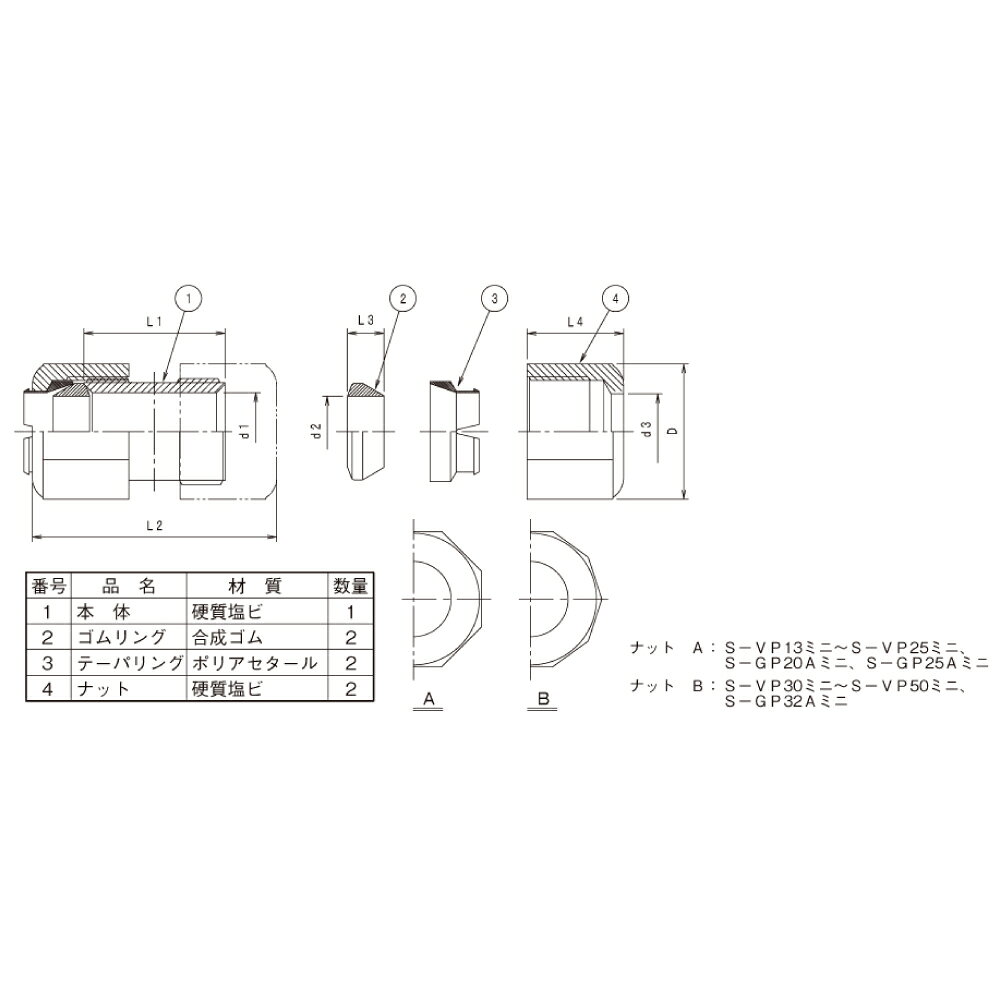

サイズ コード 適用管 D d1 d2 d3 L1 L2 L3 L4 S-VP13 5130244 塩ビ管13mm 36.6 19.8 18.0 20.8 60 100 12.0 33.5 S-VP16 5130245 塩ビ管16mm、鋼管15A、ポリ管13mm 42.5 23.4 22.0 24.8 60 106 13.0 37.5 S-VP20 5130246 塩ビ管20mm 51.2 27.4 26.0 28.8 60 109 14.8 39.5 S-VP25 5130247 塩ビ管25mm 57.6 33.4 32.0 34.8 60 110 15.9 41.0 S-VP30 5130248 塩ビ管30mm 63.0 39.4 37.0 41.1 90 142 17.0 45.5 S-VP40 5130249 塩ビ管40mm、鋼管40A、ポリ管40mm 76.0 49.6 48.0 51.2 90 144 17.0 47.3 S-VP50 5130250 塩ビ管50mm、鋼管50A、ポリ管50mm 90.0 62.0 60.5 63.2 90 144 17.5 52.0 S-GP20A 5130251 鋼管20A、ポリ管20mm 51.2 28.4 27.0 30.1 60 109 14.8 39.5 S-GP25A 5130252 鋼管25A、ポリ管25mm 59.7 35.8 34.0 37.0 60 111 17.2 44.7 S-GP32A 5130253 鋼管32A、ポリ管30mm 68.9 44.3 43.2 45.8 90 142 16.5 46.2 ※寸法単位:mm．．．．．

．．．．．

．．．．．

．．．．．

．．．．．
