★仕様★ ・最高使用圧力:14MPa ・使用真空圧力]-99kPA ・使用温度範囲:-110度〜300度(凍結なき事) ・使用流体:水、油、食品及び化学工業用流体等 ・RoHS2適合 ・食品衛生法第27条適合品 ・NSF169認証取得 ・1907/2006　REACH適合品 ・材質(本体):AISI316L ★サイズ★ ・型式:PTL-03 ・A(Gねじ):G3/8 ・B:12mm ・C:20.5mm ・L:28mm ・CH:15mm ・質量:49g．．．．．

★仕様★ ・最高使用圧力:14MPa ・使用真空圧力]-99kPA ・使用温度範囲:-110度〜300度(凍結なき事) ・使用流体:水、油、食品及び化学工業用流体等 ・RoHS2適合 ・食品衛生法第27条適合品 ・NSF169認証取得 ・1907/2006　REACH適合品 ・材質(本体):AISI316L ★サイズ★ ・型式:PTHL-04 ・A(雄Rねじ):R1/2 ・A(雌Gねじ):G1/2 ・B:14mm ・B1:15mm ・C:25.5mm ・L1:29.5mm ・L2:32mm ・CH:20mm ・質量:75g．．．．．

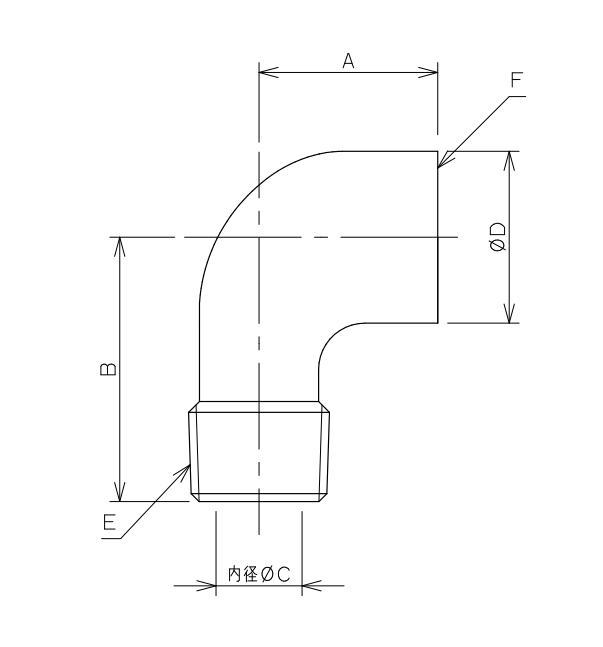

・呼び:25 ・サイズ(A):38.0mm ・サイズ(B):54.0mm ・サイズ(C):23.0mm ・サイズ(D):39.0mm ・ネジ(E):R1 ・ネジ(F):Rc1 ・材質:SUS304 ■カクダイ　各種ステンレスエルボ一覧■ 〇標準90度エルボ〇 ・Rc1/4:6470-6 ・Rc3/8:6470-10 ・Rc1/2:6470-13 ・Rc3/4:6470-20 ・Rc1:6470-25 ・Rc1-1/4:6470-30 ・Rc1-1/2:6470-40 ・Rc2:6470-50 〇45度エルボ〇 ・Rc3/8:647-011-10 ・Rc1/2:647-011-13 ・Rc3/4:647-011-20 ・Rc1:647-011-25 ・Rc1-1/4:647-011-30 ・Rc1-1/2:647-011-40 ・Rc2:647-011-50 〇異径エルボ〇 ・Rc3/8XRc1/2:6470-13X10 ・Rc1/2XRc3/4:6470-20X13 ・Rc3/4XRc1:6470-25X20 〇ストリートエルボ〇 ・Rc1/4:6473-6 ・Rc3/8:6473-10 ・Rc1/2:6473-13 ・Rc3/4:6473-20 ・Rc1:6473-25 ・Rc1-1/4:6473-30 ・Rc1-1/2:6473-40 ・Rc2:6473-50．．．．．

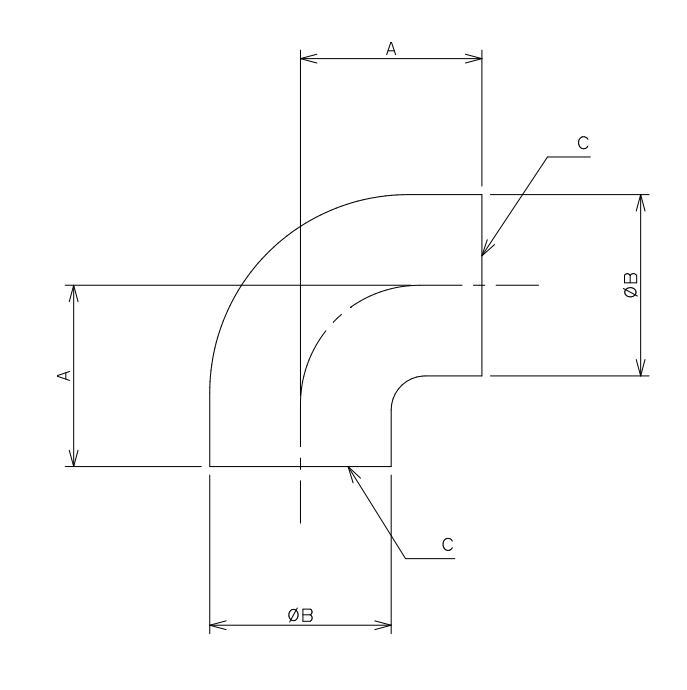

・呼び:40 ・サイズ(A):37.0mm ・サイズ(B):55.0mm ・ネジ(C):Rc1-1/2 ・材質:SUS304 ■カクダイ　各種ステンレスエルボ一覧■ 〇標準90度エルボ〇 ・Rc1/4:6470-6 ・Rc3/8:6470-10 ・Rc1/2:6470-13 ・Rc3/4:6470-20 ・Rc1:6470-25 ・Rc1-1/4:6470-30 ・Rc1-1/2:6470-40 ・Rc2:6470-50 〇45度エルボ〇 ・Rc3/8:647-011-10 ・Rc1/2:647-011-13 ・Rc3/4:647-011-20 ・Rc1:647-011-25 ・Rc1-1/4:647-011-30 ・Rc1-1/2:647-011-40 ・Rc2:647-011-50 〇異径エルボ〇 ・Rc3/8XRc1/2:6470-13X10 ・Rc1/2XRc3/4:6470-20X13 ・Rc3/4XRc1:6470-25X20 〇ストリートエルボ〇 ・Rc1/4:6473-6 ・Rc3/8:6473-10 ・Rc1/2:6473-13 ・Rc3/4:6473-20 ・Rc1:6473-25 ・Rc1-1/4:6473-30 ・Rc1-1/2:6473-40 ・Rc2:6473-50．．．．．

・呼び:40 ・サイズ(A):48.0mm ・サイズ(B):55.0mm ・ネジ(C):Rc1-1/2 ・材質:SUS304 ■カクダイ　各種ステンレスエルボ一覧■ 〇標準90度エルボ〇 ・Rc1/4:6470-6 ・Rc3/8:6470-10 ・Rc1/2:6470-13 ・Rc3/4:6470-20 ・Rc1:6470-25 ・Rc1-1/4:6470-30 ・Rc1-1/2:6470-40 ・Rc2:6470-50 〇45度エルボ〇 ・Rc3/8:647-011-10 ・Rc1/2:647-011-13 ・Rc3/4:647-011-20 ・Rc1:647-011-25 ・Rc1-1/4:647-011-30 ・Rc1-1/2:647-011-40 ・Rc2:647-011-50 〇異径エルボ〇 ・Rc3/8XRc1/2:6470-13X10 ・Rc1/2XRc3/4:6470-20X13 ・Rc3/4XRc1:6470-25X20 〇ストリートエルボ〇 ・Rc1/4:6473-6 ・Rc3/8:6473-10 ・Rc1/2:6473-13 ・Rc3/4:6473-20 ・Rc1:6473-25 ・Rc1-1/4:6473-30 ・Rc1-1/2:6473-40 ・Rc2:6473-50．．．．．

★仕様★ ・最高使用圧力:1.6MPa ・使用真空圧力:-99kPa ・使用温度範囲:-15度〜200度(凍結なき事) ・使用流体:圧縮空気、水、油、食品及び化学工業用流体等 ・RoHS2適合 ・食品衛生法第27条適合品 ・NSF169認証取得 ・19007/2006 REACH適合品 ・接続チューブ:PA6/PA11/PA12/ポリエチレン/PTFE/FEP/PFA/ポリウレタン(ショア輝度98以上) ・材質(本体):AISI 316L ・材質(コレット):AISI 316L ・材質(カプセル):AISI 316L ・材質(クランプワッシャー):AISI 316L ・材質(セーフティーリング):PTFE ・材質(パッキン):食品用FKM ★サイズ★ ・型式:POL-04 ・適用チューブ外径:4mm ・C:10mm ・L:16mm ・質量:7.8g．．．．．

★仕様★ ・最高使用圧力:14MPa ・使用真空圧力]-99kPA ・使用温度範囲:-110度〜300度(凍結なき事) ・使用流体:水、油、食品及び化学工業用流体等 ・RoHS2適合 ・食品衛生法第27条適合品 ・NSF169認証取得 ・1907/2006　REACH適合品 ・材質(本体):AISI316L ★サイズ★ ・型式:PTL-01 ・A(Gねじ):G1/8 ・B:8.5mm ・C:13mm ・L:21mm ・CH:10mm ・質量:21g．．．．．

★仕様★ ・使用圧力と使用温度は、使用するチューブのタイプによって異なります ・使用温度範囲:-15度〜225度(凍結なきこと) ・使用流体:圧縮空気、水、油、食品及び化学工業用流体等 ・RoHS2適合 ・食品衛生法第27条適合品 ・NSF169認証取得 ・1907/2006 REACH適合品 ・適用チューブ材質:ポリウレタン、シリコンチューブ ・材質(本体):AISI 316L ・材質(ナット):AISI 316L ★サイズ★ ・型式:PNHL-0801 ・適用チューブ:外径8mm×内径6mm ・A(Rネジ):R1/8 ・B:7.5mm ・L1:22.5mm ・L2:17mm ・CH1:10mm ・CH2:14mm ・質量:24g．．．．．

・呼び:6 ・サイズ(A):19.0mm ・サイズ(B):30.0mm ・サイズ(C):7.5mm ・サイズ(D):19.0mm ・ネジ(E):R1/4 ・ネジ(F):Rc1/4 ・材質:SUS304 ■カクダイ　各種ステンレスエルボ一覧■ 〇標準90度エルボ〇 ・Rc1/4:6470-6 ・Rc3/8:6470-10 ・Rc1/2:6470-13 ・Rc3/4:6470-20 ・Rc1:6470-25 ・Rc1-1/4:6470-30 ・Rc1-1/2:6470-40 ・Rc2:6470-50 〇45度エルボ〇 ・Rc3/8:647-011-10 ・Rc1/2:647-011-13 ・Rc3/4:647-011-20 ・Rc1:647-011-25 ・Rc1-1/4:647-011-30 ・Rc1-1/2:647-011-40 ・Rc2:647-011-50 〇異径エルボ〇 ・Rc3/8XRc1/2:6470-13X10 ・Rc1/2XRc3/4:6470-20X13 ・Rc3/4XRc1:6470-25X20 〇ストリートエルボ〇 ・Rc1/4:6473-6 ・Rc3/8:6473-10 ・Rc1/2:6473-13 ・Rc3/4:6473-20 ・Rc1:6473-25 ・Rc1-1/4:6473-30 ・Rc1-1/2:6473-40 ・Rc2:6473-50．．．．．

★仕様★ ・使用圧力と使用温度は、使用するチューブのタイプによって異なります ・使用温度範囲:-15度〜225度(凍結なきこと) ・使用流体:圧縮空気、水、油、食品及び化学工業用流体等 ・RoHS2適合 ・食品衛生法第27条適合品 ・NSF169認証取得 ・1907/2006 REACH適合品 ・適用チューブ材質:ポリウレタン、シリコンチューブ ・材質(本体):AISI 316L ・材質(ナット):AISI 316L ★サイズ★ ・型式:PNHL-0601 ・適用チューブ:外径6mm×内径4mm ・A(Rネジ):R1/8 ・B:7.5mm ・L1:21mm ・L2:15.5mm ・CH1:8mm ・CH2:12mm ・質量:18g．．．．．
