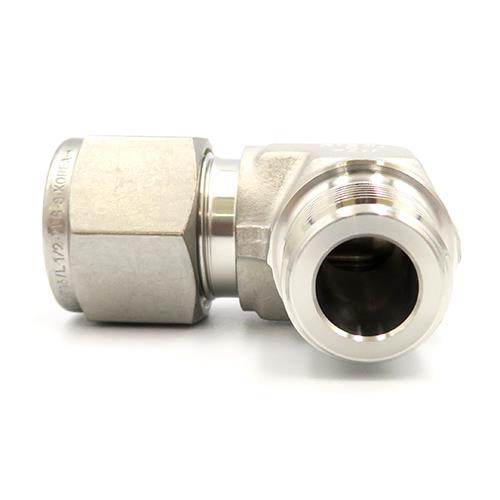

【特徴】●基本構成は、継手本体、フロントフェルール、バックフェルール、ナットの4点の部品からなり使用時にチューブが接続されます。●使用時のフロントとバックの2つのフェルールは、相互の連動作用により、チューブの許容限度内の外径、肉厚、材質、硬度の変化を補正し、漏れの生じない優れた接続を常に保障します。●Hy-Lokチューブ継手は、Hy-LokCorporationの厳格な品質管理プログラムのもとで製造され、このプログラムによりHy-LokCorporationはASME品質システムとISO9001の認証を取得しています。【材質】●ステンレス鋼316【その他情報、説明】【チューブ】●Hy-Lokチューブ継手には、さまざまな材質と広範な肉厚のチューブを適用できます。ただし、Hy-Lokチューブ継手を使用して、信頼でき、安全で漏れのない取り付けを行うには、チューブの指定、選択、取扱を慎重に行うことが不可欠です。一般的な規則を以下に示します。●1.チューブの材質がプロセス流体に適合していなければなりません。●2.肉厚を選定するときは、温度、圧力、振動、衝撃の条件を考慮する必要があります。さらに、肉厚が極端に厚過ぎると適切なひずみが得られないことがあり、肉厚が薄過ぎるとフェルールの動きによって破損が生じるおそれがあります。●3.金属チューブは、継手の材質よりも柔らかくなければなりません。チューブと継手が同じ材質である場合、チューブが十分に焼きなましされている必要があります。●4.漏れが生じないように取り付けるには、チューブの表面仕上げが滑らかで、表面に溶接線、傷、ドローマークがあってはなりません。●5.長短径比や外径の公差が大きいチューブは、継手に適応しない、または適切に機能しないおそれがあります。●6.チューブ端が直角に切断され、適切にバリが除去されている場合に、最高の性能が発揮されます。Hy-Lokチューブ継手を使用して最高の性能を得るための推奨チューブ仕様を以下に示します。●【ステンレス鋼管】完全焼きなまし、シームレス、タイプ304、316(ASTMA269準拠または同等品)、ロックウェル硬さRb80以下●【銅管】シームレス軟質焼きなまし(焼き戻しO60)、最大硬度60(ASTMB75準拠または同等品)、あるいはシームレスウォーターチューブ、タイプKまたはタイプL、焼きなまし(焼き戻しO06)、最大硬度50のコイル状、または焼きなまし(焼き戻しO50)、最大硬度55のストレートタイプ(ASTMB88準拠または同等品)●【モネル管】完全焼きなまし、シームレス、合金400(ASTMB165準拠または同等品)、最大硬度Rb75●【ガス供給】ガスの分子はきわめて小さいため、表面の欠陥による微細な経路から漏れが生じます。これらの欠陥は、薄肉のチューブよりも、フェルールの動きに対して抵抗力のある厚肉のチューブを使用すると防止できます。ガス供給に用いる最小肉厚を以下に示します。詳細情報・スペックチューブ外径D インチ：1チューブ外径D ミリ：25.40T R(PT)：3/4d 最小：15.74対面距離(六角二面幅)h インチ：1-3/8対面距離(六角二面幅)h ミリ：34.92対面距離(六角二面幅)H インチ：1-1/2対面距離(六角二面幅)H ミリ：38.10A：31.24B：26.41l：36.83L：49.02L1：42.20．．．．．

規格：20AX30m．．．．．

パーツ類．．．．．

鋳鉄管、鋼管、石綿管などの配水管に中小口径(20〜50mm)サドル付分水栓を取り付けて分岐工事を行う電動穿孔機本体です。商品コード49012030品番LTN-O商品名イナズマ 本体価格(円)639820重量(g)17400．．．．．

【特徴】●PPS樹脂を採用し、軽くて扱いやすくなりました。●連結部が360°回転しますので、分岐方向が自由に向けられます。●ヘッダー部材と管との接続部は、Jワンクイック2によるワンタッチ方式です。詳細情報・スペック適用管種：架橋ポリエチレン管主管呼び：16A分岐管呼び：13A分岐管口数：7L(mm)：393.5D1(mm)：35.5D2(mm)：29．．．．．

規格：20．．．．．

この商品のメーカーへのお問い合わせはコチラ　→　 ※当店ではお客様のご使用環境等の確認ができませんので商品の仕様・規格・取替適合の可否はお間違えの無いようメーカーへのご確認をお願いしております。 詳細は株式会社KVK　総合カタログ（メーカーサイト）をご覧ください。 メーカー希望小売価格はメーカーカタログに基づいて掲載しています．．．．．

【耐熱・耐圧力・耐振・可撓モーション等に優れています】●空気・蒸気・ガス等の気体から、水・油類・化学薬品等の液体輸送にとあらゆる各配管系に使用可能です。●両端ユニオン金具が付属する構造で金具が3分割可なので、配管が簡単な製品です。配管の芯ズレ吸収に最適です。【用途】●地盤沈下・地震対策用●配管系の防振●可撓性を必要とする生産装置(往復運動・熱膨張吸収・配管の芯ズレ)●排気管系防振ジョイント【材質】●ユニオン材質：FCMB●パッキン材質：ノンアスベスト●カラー材質：SUS304●チューブ材質：SUS304●ブレード材質：SUS304●金具材質：FCMB【備考】●チューブにユニオンカラーを溶接し、ユニオン継手を付属した構造です。【その他情報、説明】●2021年新規在庫詳細情報・スペック全長：300L，newstockitems：．．．．．

【JISB2220に準拠した閉止フランジです】●溶接性・強度に優れた鍛造製のフランジです。●フランジシール両面(フランジフェイス両面)は、両面シール使用可能です。【仕様】●適用規格：JISB2220に準拠【材質】●SUSF304詳細情報・スペックサイズ A：125サイズ B：5”φD：235φC：200φh：19ボルト穴数 n：8t：16概算重量(g)：5160．．．．．
