関連商品はこちら ブランドIWISS（アイウィス）型番WCT319-KIT商品内容結束工具WCT-319x1点 ステンレスタイ300mmx100 取扱説明書材質ステンレス鋼概要長尺、太幅タイプの結束バンドを適正な締め付け力で結束し、切断することができます 作業者の経験や勘に頼っていた締付け力が均一になり、施工品質の安定化と確実なほう縛を実現能力適合メタルバンド幅：4.6〜19mm以内 適合メタルバンド厚さ：0.25〜0.5mm迄重量約590gサイズ結束工具：15cm ステンレスタイ長さ：300mm ステンレスタイ結束径：76mm製品特徴■片手で簡単に操作できるカッターレバー式を採用 ステンレスバンドを切断する際、カッターレバーを親指で操作できるよう改良しました。その為、片手で簡単に作業することができます。 ■従来品より小型サイズに変更し、狭いスペースでの結束作業が簡単に行えるデザイン使用方法STEP.1　仮締め メタルタイを手で被結束物に巻き付けた後、仮締めを行います。 STEP.2　引き締め メタルバンドの先端を結束工具WCT319の口で挟み込み、引き締めます。 ハンドル（トリガー）を何度か握り、適切な締め付け強度にします。 STEP.3　切断 タイカット用レバーを上に上げることで、タイの余長を簡単に結束・切断できます。 STEP.4　リリース リリースツールをケーブルタイに挿入してボールロックを解除します。ステンレスタイ結束器 テンション保持型長尺、太幅タイプの結束バンドを適正な締め付け力で結束 & 切断 従来品より小型サイズに変更し、狭いスペースでの結束作業が簡単に行えるデザインバンド締めたまま切断ができ、作業効率アップ！ステンレスバンドを切断する際、カッターレバーを親指で操作できるよう改良しました。その為、片手で簡単に作業することができます。手にフィットし負担軽減「TPRグリップ」ステンレスタイ 100本入りステンレスバンドを使うことが多い配線作業が多い現場に 工具箱に入れておくと、いざとの時に活躍間違いなし! メタルタイ（MTB、STBタイプ）のリリースキーで取り外し可能片手でも操作可能で作業がスムーズ！引き締め調整はトリガーを引きながら行い、最後にタイカット用レバーを押し上げるだけタイガンを使用する理由■正確でスピーディー、きれいに切断 ・手作業で結束バンドを締め付けた場合は、はみ出た部分を別の工具で切らなくてはなりません。 その際に、ニッパーやハサミよりも正確で簡単、綺麗に切断出来るのがこのケーブルタイガン。 バンドを挟んでレバーを倒すだけで、ステンレスバンドの切断面が面一でカットされる為、スピーディーな結束作業が行えます。 ■メタルバンドを簡単に引き締め ・ステンレスバンドを締め付ける際、どうしても手作業が伴います。 そして、締め付けが緩いとケーブルがしっかりと纏まりません。メタルバンド結束専用工具を用いることで、スムーズに農園結束バンドやステンレスバンドを締め付けることが可能です。 ■配線作業が多い現場にも便利 配線を行う作業現場では、結束バンドを使うことが多い傾向にあります。 したがって、この結束工具を工具箱に入れておけば、いざという時に活躍します。 また、腰周りに作業用ベルトで携帯しておけば、すぐに使えて作業効率がはかどることでしょう。．．．．．

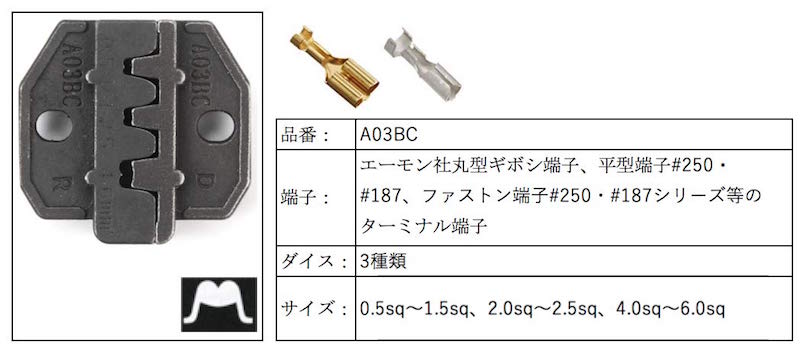

商品の情報 商品詳細 用途：ファストン端子#250・#187シリーズ等のオープンバレル端子を圧着 材質：特殊合金鋼 表面加工：電解研磨によるばり取り実施 対応：エアー式圧着機AM-10、電動式圧着機EM-6B1および圧着ベンチHS-03B、HS-03BC本体に取付け可能です。 国際規格 IEC60204-1準拠にてダイス・特注製作を行っております。ー覧に無い端子はお問合せ下さい。卓上型圧着機交換用ダイス卓上型圧着機交換用ダイス特集はこちら！．．．．．

関連商品はこちら ブランドIWISS（アイウィス）型番IWS-EPT製品概要プライヤー型 ハトメのかしめ具 穴あけパンチ 穴あけポンチ レーザーパンチ ハトメセット 打ち抜きポンチ、カシメ打具、台座をセットした 握るだけで手軽に両面ハトメをかしめることができるパンチ。 ビニールハウス、テント、シート、厚紙、手芸用品、日用品、衣類などの補修や創作に。 ハトメはひもなどを通す穴の補強やアクセントに使うもので、カシメも補強やアクセントとして持ち手やポケットなどに使われています。 装飾だけではなく穴まわりを補強でき、強度が増します。 バッグや小物作りの際に使うと、見た目にも精度が高く丈夫に仕上がります。 皮や布に使ってオリジナルのタグも作成できます。内容ハトメパンチ 両面ハトメ玉500個セット ベルトポンチサイズハトメパンチ ：22×13cm（約） 10mmのハトメに対応したパンチで、便利な両面ハトメ500個付属 サイズ:10mm(#25) ※両面カシメ後のサイズは約10mmです。重量520g（約）最大穴あけ能力レザー3mm迄穴径5mm（約）仕様ロッド1穴式機能ハトメ機能付き用途10mm 皮、布、紙の穴あけ、レザークラフト、手芸に 厚手のビニールシートにも下穴なしで施工できるので、ブルーシート の穴あけにも◎ 一方で、薄手の生地であればポンチなしで穴あけが可能ですが、タオル生地では難しい場合があったという声もあります。 柔らかい布や極薄の材料には、あらかじめ穴を開けておく必要があります。使用方法1.上型にハトメをセットする 金具（ハトメ）を上側の金型にしっかりと差し込みます。 2. 下型にワッシャーをセットする ワッシャー（座金）を下側の金型に置きます。ワッシャーの凹んだ面が上になるようにしてください。 3. 生地を金型の間に挟む ハトメを打ちたい位置に生地をセットし、金型の中央にしっかり挟み込みます。 4. ハンドルを握って打ち込む ハンドルをしっかりと押し込み、打ち終えたらゆっくりハンドルを戻します。よくあるご質問Q.ワッシャーはどちらの向きでセットすればいいですか？ A.ワッシャーは凹んだ面を上向きにして、下型にセットしてください。逆向きにすると、うまく固定できない場合があります。 Q.ハトメのサイズに合った生地の穴はどう開ければいいですか？ A.事前にハトメの内径に合わせた穴をあけておくと、きれいに仕上がります。生地の厚さや種類によっては、ポンチなどで穴をあけてからご使用ください。 Q.生地がうまく固定されません。どうしたらいいですか？ A.ハトメとワッシャーが正しい位置・向きにセットされているかを確認してください。また、ハンドルをしっかり押し込むこともポイントです。 Q.厚手の布にも使えますか？ A.多くの厚手生地に対応していますが、複数枚重ねた場合や特に厚い素材は、一度にうまく打てないこともあるため、テストしてからご使用ください。 Q.ハトメは別売りですか？ A.ハトメ500点が付属しています。サイズが10mmになります。サイズは必ずご確認ください。ハトメパンチキット穴あけパンチ 付属10mm 皮、布、紙の穴あけ、レザークラフト、手芸に ■使用方法 1.平らな硬い土台の上に材料を置きます。 2.材料の下に当て物をして皮抜きポンチをあてます。 3.ポンチ頭部をハンマで垂直に叩き、穴をあけてください。 ※衝撃が逃げないように、硬い土台と垂直に叩くことが綺麗に穴を開けるポイントになります。 ※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。便利な両面ハトメキット500個 付属サイズ:10mm1. 耐摩耗鋼製 表面はクロームメッキされており、錆びにくく耐久性に優れています 。 2. 軽量で携帯可能 量で携帯可能、どこへでも持ち運び可能。正しい開始角度があり、片手で簡単に押すことができます。 3. 滑り止めハンドル 人間工学に基づいた滑り止めハンドルにより、摩擦を防ぎ持ちやすい。 4. 磁石付き ハトメをセットする際にずれにくく、作業の安定性が高い。PVCバナー ターポリン 衣料品 バッグ 帽子 段ボール テント キャンバス オーニング カーテン ケース レザー など、様々な素材に使用できます。．．．．．

商品の情報 商品詳細 全長：380mm；　重量：920g 用途：大型ワイヤーエンドスリーブを圧着 対応端子：フェルール(ワイヤエンドスリーブまたは棒端子） ダイス種類： 5種類 （25sq、35sq、50sq、70sq） 特徴：トグル機構、ラチェット緊急解除 商品仕様 アイウィス社大型フェルール用圧着ペンチIWS-70WF（旧WX-70WF）になります。 大型サイズのワイヤーエンドスリーブ（フェルール）25sq〜70sqを確実に圧着します。 適用範囲：大型ワイヤフェルール、エンドスリーブ 圧着容量: 圧着能力：20sq〜70sq (AWG4〜#2/0) 長さ：380 mm 重量：0.92Kg 圧着ダイス：25sq、35sq、50sq、70sq 商品特徴 ラチェット機能 ラチェット機構とテコの力で、より一層強力・確実に圧着します。 ラチェット緊急解除 被覆ごと噛んで端子が抜けない場合があります。ハンドルの付け根に小さなナットをドライバー等で回すとロックを解除することができます。 柄幅が狭く使いやすい 頑丈で長寿命。持ちやすく、扱いやすいハンドルです。 材質へのこだわり 厚みがある端子を確実に圧着できるよう、厚み10mmの反発力や滑りが高い機械構造用合金鋼を使用。スピーディーな圧着を実現できる。 圧着サイズマーカー ハンドルに各ホールとワイヤーロープ直径の対応表が印字されており、サイズ確認が容易で作業効率アップ！ トグル(倍力)機構 トグル機構採用で単位ストロークあたりの所要握力を軽減。必要な圧着力がラクに得られます。 放電（EDM）によるダイス精密加工 ワイヤーカット放電加工により弾性係数、硬度が高く、圧着後に端子とくっ付くことが少なく、抜けやすい。 使用方法 STEP 1. 電線に合致した端子を選び、端子先端まで電線を挿入します。 STEP 2. ハンドルを軽く握り、ロックを解除すると、圧着ダイスあ開きます。 STEP 3. ゆっくり握り、ラチェット機構で圧着完了までしっかりホールドします。 STEP 4. ラチェット のロックを解除し、端子の圧着状況を確認します。 IWISS アイウィス「IWISS®」はプライヤやベンチを主力とした工具類が販売され、ドイツやアメリカをはじめ、世界50か国以上で販売されているの人気ブランドです。 発売されたオープンバレル用圧着ベンチやワイヤベンチがEUやアメリカのECサイトでベストセラーランキングで何度も1位になっている大ヒット商品です。高品質な材料から作られたそれらの製品はその精度と実績から高い信頼を得ています。．．．．．

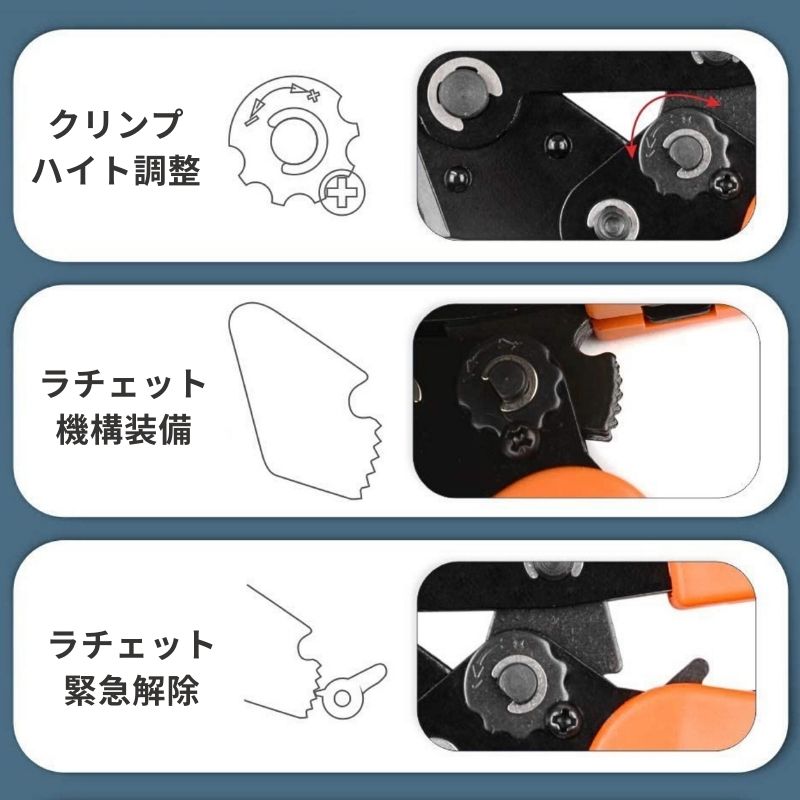

関連商品はこちら ブランドIWISS アイウィス型番SN-03HF用途同軸コネクター RG174、RG179、中心コンタクト、光ファイバーを圧着全長190mm重量370g対応端子1. 同軸コネクター（RG174(BNC、SMB型)/1.5D-2V、RG179(BNC、SMB型)/1.5C-2V) 、RG174/1.5D-2V (BNC、SMA) 2. 中心コンタクト 3. 光ファイバーコネクターダイスサイズ1.0 / 1.72 / 3.25 / 3.85 / 4.52 mm適合裸圧着端子用特徴・クリンプハイト調節ダイヤル、ラチェット緊急解除、粉末精密鋳造ダイス使用 トーコネ製端子、カナレ製端子にはメーカー専用工具の方がいいです。肉厚が汎用品と異なりますので、本機種ではかしめ形状がよろしくありません。使用方法STEP 1：被覆を挿入 被覆をストリップした電線を端子に適切な深さまで挿入します。 STEP 2：端子をセット 端子をダイスにセットする。端子が外れないようベッドを閉じて下さい。 STEP 3：圧着 グリップを強く握って圧着。成形確認機構が解除されたことを確認し、ハンドルをゆっくりと開いて圧着した端子を本器より取り出します。 STEP 4：圧着状態を確認 抜けや変形がないことを確認してください。ご注意（免責）＞ 必ずお読み下さい・感電の恐れがありますので、活線の圧着作業は行わないで下さい。 ・圧着する端子およびスリーブに適合する工具を使用して下さい。 ・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。 ・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。 ＊重要＊ 弊社製品「SNシリーズ」の類似品および模倣品が販売されていることが判明いたしました。類似品および模倣品は、形・色・名称・表示等がよく似ておりますが、ダイスの材質および加工方法が異なり性能上は大きく劣りますのでご注意ください。．．．．．

関連商品はこちら ブランドIWISS アイウィス型番HT-168ERサイズ142mm製品概要コンパクトモジュラー圧着工具 モジュラープラグのCAT6A、CAT6、CAT5Eを圧着 貫通タイプのモジュラープラグ成端で作業が早い！一回の動作で圧着とケーブルの切断が同時にできるので、ケーブル切断、皮むき、圧着がこれ1丁でOK！全長140mm重量330g（約）機能CAT6A、CAT6、CAT5Eの貫通型RJ45コネクタに対応しており、圧着、切断、皮むきなどの多機能を持っております。適用透過式 RJ45 適用 貫通タイプ（パススルー）および非貫通タイプのRJ45コネクターに対応。RJ45 Cat5/Cat5E/Cat6/Cat6A/Cat7 コネクターに対応します。 【適用可能な端子】貫通タイプ（透過式・パススルー）および非貫通タイプのRJ45コネクターに対応。 【非対応端子】一部の閉じた構造の端子（シード付きが多い）には対応していません。 【貫通型RJ45コネクタ適用】配線が先端から飛び出して長さ調整しやすく、圧着時に余分な線を自動カットできるため、作業が簡単で確実性が高いです。貫通型RJ45コネクタの圧着時に、余分なワイヤーをきれいに切断。配線がすっきりし、初心者でも扱いやすい設計です。 ※一般的なモジュラープラグも圧着できます。製品特徴連続作業が楽々 反復バネ付 快適性と安定性を備えた樹脂性ラバーグリップは、滑りにくいテクスチャでしっかりと握れます。 反復バネ付で連続作業が楽々。長時間の作業でも疲れにくい設計です。 ロックボタン付 ロック方法：グリップを握りこんだ状態でロックボタンを表面から押します。 ロック解除方法： ・ロックされた状態でグリップを握りロックボタン表面から押すとグリップがオープンになります。 【多機能】ケーブル切断、皮むき、圧着がこれ1丁でOK、一回の動作で圧着とケーブルの切断が同時にできます。貫通タイプのモジュラープラグ成端で作業が早いです。使用方法ケーブルストリッパー 被覆を剥く グリップを握り、ケーブルを回転させながらLANケーブルの外被を取り除きます。8本の撚り線（ツイストペア線）が現れます。 ケーブル切断 ケーブル切断し、配線の長さを調整します。 導線を整える 導線をきれいにし、絡まりをほぐします。配線の順番が崩れないように指でしっかり押さえ、平らに揃えます。配線がコネクタを貫通して先端から飛び出している状態でOK！ かしめ　コネクターに挿入 整えたケーブルをコネクターに差し込み、コネクターをしっかり圧着します。 圧着が不十分だと接触不良の原因になるため、最後までしっかりと締めます。 状態を確認 圧着工具でコネクタを圧着しながら、余分な配線を自動でカット。余った配線が工具から排出されます。よくあるご質問Q.ケーブルの被覆をどのくらい剥けばいいですか？ A.約2〜3cmを目安に剥くのが適切です。剥きすぎると内部のツイストペアのねじれが解け、信号品質が低下する可能性があります。 Q.圧着後にケーブルがうまく機能しない場合の原因は？ A.以下の原因が考えられます。 ・導線が奥までしっかり入っていない ・圧着が不十分で、金属端子と導線が接触していない ・配線順が間違っている ・コネクターの破損 Q.使用時の注意点はありますか？ A.作業中は手や指を挟まないようにご注意ください。また、過剰な力を加えず、適切な力加減で使用してください。 Q.どの種類のRJ45コネクタに対応していますか？ A.貫通型（パススルー）RJ45コネクタに対応しています。非貫通型コネクタにも使用できますが、貫通型のほうが作業しやすくなります。 Q.導線をまっすぐにするコツは？ A.軽く引っ張りながら、指で何度かしごくと真っ直ぐになります。また、導線を少し温める（手のひらで温めるなど）と、撚りを解きやすくなります。ご注意（免責）＞ 必ずお読み下さい・感電の恐れがありますので、活線の圧着作業は行わないで下さい。 ・圧着する端子およびスリーブに適合する工具を使用して下さい。 ・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。 ・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。LAN導線の整え方LAN導線（ツイストペアケーブル）をT568B規格で整える手順 一般的なLANケーブルの配線規格（T568AまたはT568B）に従って、導線の順番を整えます。 ・T568A配線順: 1白緑 → 2緑 → 3白橙 → 4青 → 5白青 → 6橙 → 7白茶 → 8茶 ・T568B配線順（一般的）: 1白橙 → 2橙 → 3白緑 → 4青 → 5白青 → 6緑 → 7白茶 → 8茶 ※並びがバラバラだと、コネクターにうまく収まらないので注意します。．．．．．

関連商品はこちら 型番HS-16商品概要裸圧着端子用圧着工具圧着能力1.25mm2/17ゲージ 2.0mm2/14ゲージ 5.5mm2/10ゲージ 8.0mm2/8ゲージ 14mm2/6ゲージ全長270mm重量550g用途裸圧着スリープかしめ適合スリープ裸圧着端子、裸スリーブ＊重要＊JIS規格品ではございません、あくまでも汎用品とご理解いただけたら幸いです。特徴■トグル機構採用で所用握力軽減 ■ラチェット機構で従来より少ない力で楽に圧着可能 ■30,000回圧着耐久テストを実施 ■滑らかな表面へのこだわり： 作業中のケガを予防する目的で通常金属削り出しの工具のようなバリや返しを表面処理にて無くしております。 ■TPRのグリップ：手によくフィットし、負担が少なく作業がスムーズに！ ■材質へのこだわり： 圧着部はオイル焼き入れ焼き戻し処理済み。圧着部の山部の隙間を無くすよう厳密に制作されています。 ■適合範囲や圧着マークがくっきり： 仕様が柄やダイスに印字されている為、サイズ確認が容易で作業効率アップに！圧着後の圧着マークもくっきり！ご注意（免責）＞ 必ずお読み下さい■暑い中で潤滑が飛んでラチェット/ラチェット解除がスムーズに作動できないことがございます。オイルスプレーをかけると元の通りの動きになります。 ■感電の恐れがありますので、活線の圧着作業は行わないで下さい。 ■圧着する端子およびスリーブに適合する工具を使用して下さい。 ■適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。 ■成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。ブランドIWISS．．．．．

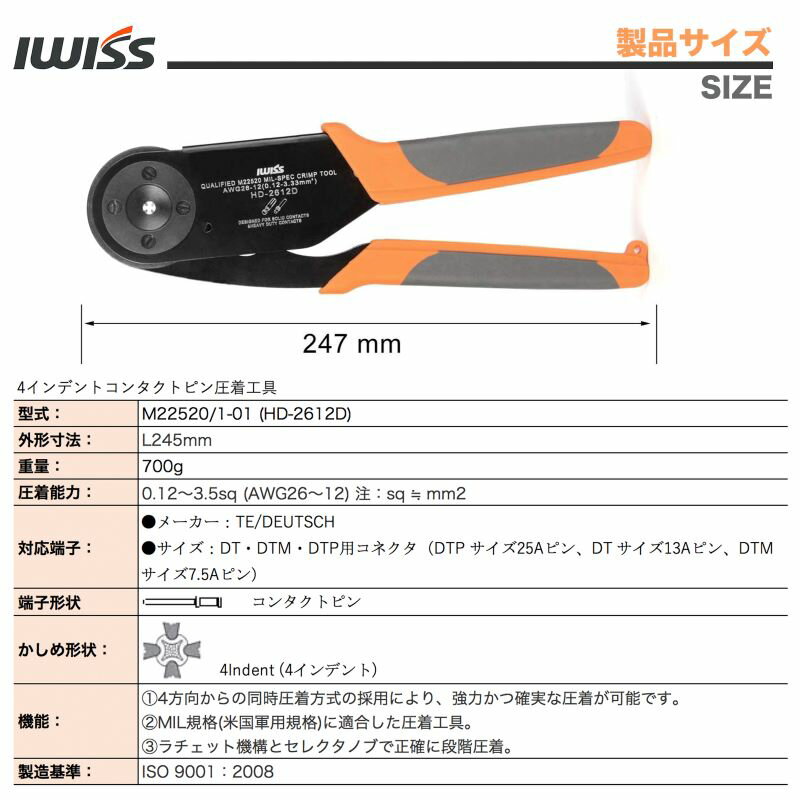

関連商品はこちら 型番M22520/1-01 (HD-2612D)商品概要Deutschコネクタ用の航空機端子（丸端子）用圧着工具 AWG12〜26対応の航空機端子ピン専用 ソリッドバレル圧着ツールになります。円筒型の航空機端子ピンのカシメ専用。 ドイチェコネクター用圧着工具HD-2612Dは4方向8点同時圧着を行い、端子サイズAWG12からAWG26まで8種類のサイズを圧着する事が可能。 類似品にYJQ-W2DT（青ハンドル）がございますが、こちらは端子サイズAWG12からAWG22までとなっており、こちらのHD-2612Dの方がより細いAWG24/0.2sqとAWG26/0.12sqmのような非常に細い端子をかしめることが可能なのでお勧めです。 こちらのHD-2612D工具は、MIL規格 （Military Standard）に則り、品質・性能共に完全同等品です。 尚、HDT-48-00の同一仕様品は先のYJQ-W2DT（青ハンドル）となります。圧着能力0.12〜3.5sq (AWG26〜12) 注：sq ≒ mm2全長L245mm重量700g対応端子DT・DTM・DTP用コネクタ（DTP サイズ25Aピン、DT サイズ13Aピン、DTM サイズ7.5Aピン）かしめ形状4Indent (4インデント)機能・4方向からの同時圧着方式の採用により、強力かつ確実な圧着が可能 ・MIL規格(米国軍用規格)に適合した圧着工具 ・ラチェット機構とセレクタノブで正確に段階圧着特徴・ポジショナー付き： 正面の調整ねじで各コンタクトピンの高さ（深さ）を調整することで、幅広いコネクタピンに対応します。 ・4インデント(4点同時圧着)： 4方向からの同時圧着方式の採用により、強力かつ確実な圧着が可能です。 ・セレクターノブでワイヤーサイズ調節： 各コンタクトサイズにダイアルを回して変更する事により、それぞれに合った適切は圧着の深さに対応します。取り扱い方法製品用途について： この圧着工具はドイチェ及びアンフェノールコネクタに使用されているコンタクトピンと配線を圧着する為に設計されています。 Deutschコネクタは、頑丈な熱可塑性樹脂ハウジングに対して特別に設計された航空機端子（丸端子）を組み合わせる事によって、耐振耐熱に優れていてハーレーや様々なECU用のコネクターとして採用され、ヘビーデューティに優れております。 手順1. 使用するコンタクトに合わせて電線をストリップします。 手順2. コンタクトに合わせ、ポジショナー位置をナットで調整します。ハンドルを開いた状態で圧着するコンタクトを圧着部に挿入し、ロケーター内にセットしてください。 手順3. 所定寸法にストリップした電線をこのコンタクトの奥まで挿入して下さい。 手順4. ハンドルをラチェットが解除されるまで閉じてください。解除されると圧着は完了となります。 手順5. ハンドルを開いて圧着されたコンタクトを取り出してください。ご注意（免責）＞ 必ずお読み下さい※圧着されたコンタクトに傷が付いてたり、変形していないか、または電線の芯線がコンタクトの奥まで届いてイルカをお確かめください。ブランドIWISS／アイウィス．．．．．

ブランドIWISS アイウィス型番IWS-125C商品概要ニチフ SB1816、SB1614、SB1210等の小型防水圧着スリープの圧着に 防水型絶縁スリーブ圧着ペンチ IWS-125C圧着能力CE1/CE2/CE5/CE8 (0.75-8.0mm2 ※：mm2≒sq)全長225mm重量600g用途防水型ビニル・ナイロン絶縁付突き合わせ形接続子専用 防水型絶縁圧着スリーブ（ニチフ社SB1816、SB1614、SB1210小型防水圧着スリープ）を確実に圧着 ※SB-2218(黄)　0.3SQ～0.5SQ が本圧着工具の適用外となりますので、ご注意ください。 主流の防水型接続子の圧着を1本に 突き合わせ形接続子用 圧着ダイス(4サイズ)：0.75-1.25sq、2sq、5.5sq、8sq ※差し込み形絶縁圧着端子には、IWS-2210Hをご検討くださいませ。圧着ダイス0.75-1.25sq、2sq、5.5sq、8sq（4サイズ）製品特徴・ 高品質な粉末鋳造ダイス 鋭いエッジがなく、滑らかな仕上がり 粉末鋳造ダイスの弾性係数が高く 圧着後に端子とくっ付くことが少なく 抜けやすい ダイスには特定のサイズに対応する圧着部分が明確にカラーマーク 作業効率アップに ・ ラチェット機構 ＆ ラチェット緊急解除 被覆ごと噛んで端子が抜けない場合、ラチェット緊急解除キーを動かしてロック解除もできる！ 通常のペンチ同様、単純にハンドルを握り込むだけの操作で確実に端子を圧着 配線作業を非常に簡単に行うことが可能 ・ TPPグリップ 閉じた時約50mm、とてもハンディ 柄幅が狭く使いやすい 滑りにくいハンドルなので、連続作業にも疲れない圧着方法1.仮押さえ ハンドルを開いた状態で圧着スリーブを圧着部に挿入し、電線を中にセットしてください。スリーブの一端をかしめます。ハンドルをラチェットが解除されるまで閉じてください。 2.圧着 ハンドルをラチェットが解除されるまで閉じてください。両方均等にかしめてください。 3.仕上がり確認 仕上がりを確認して、完成です。次に、スリーブの反対側をかしめます。両方均等にかしめてください。 4.熱収縮 絶縁被覆は120℃で収縮するため、収縮時にはヒートガンをお使いください。 ※ヘアドライヤーでは熱量不足です。注意事項防水型ビニル・ナイロン絶縁付突き合わせ形接続子 専用です。 差し込み形絶縁圧着端子（SR型）には、以下リンクの「IWS-2210H」をご検討ください。 https://item.rakuten.co.jp/iwiss/b07xfmk7rr/ 防水型ビニル・ナイロン絶縁付突き合わせ形接続子専用 適用端子・電線について ※防水型ビニル・ナイロン絶縁付突き合わせ形接続子専用です。 ※SB-2218(黄)　0.3SQ～0.5SQ が本圧着工具の適用外となりますので、ご注意ください。 ※電線の被服材料がシリコンゴム、ガラス編組、テフロン系、フッ素ゴムのモノは接着剤が付きにくいらしいのでご注意ください。よくあるご質問Q.ダイスの取り替えはできますか？ A.取り替えできす。HS-QC用圧着ダイスが使用可能です。 https://item.rakuten.co.jp/iwiss/bs-a-hs/ Q.圧着工具（新品）のハンドル動作がかたい。正常ですか？ A.新品の場合、リングやピンがかたいことは正常です。しばらくお使いいただくことで少しずつなじみ、軽くなります。 Q.ラチェット構成品ですか。 A.ラチェット内蔵品です。 Q.ハンドルが開かない時の解除方法は？ A.ハンドルを強く握りこみ、電線とリングスリーブを押し潰すことで、ハンドルを解除することができます。ハンドルの外側方向（開く方向）には絶対に力を加えないでください。 手順1. 工具を逆さまに持ち替え、両手でハンドルの先を握る 手順2. ハンドルを両手で強く握り続ける 手順3. 緊急解除レバーをドライバーで動かしてみる。電線が固定されていても、誤ったダイスで圧着した端子・電線は使用できません。再度、正しい組み合わせで圧着作業を行ってください。 Q.圧着精度については？ A.使用端子や電線種類によっても圧着精度に差があります。この商品をご使用になる場合は、必ず事前に圧着テストを行い適した圧着精度（圧着強度）を確認の上、本圧着を行ってください。合わせてご検討ください交換用 HS-QC圧着ダイス防水型圧着スリーブ I-300 防水型ビニル・ナイロン絶縁付突き合わせ形接続子（防水型 収縮タイプ）セット防水形圧着端子 I-120 1.防水型ビニル絶縁付丸形端子 2.防水型ビニル・ナイロン絶縁付突き合わせ形接続子 3.防水型絶縁付差し込み型接続子 4.絶縁付タブ・オン接続子絶縁付タブ・オン接続子 E-285 1.ビニル絶縁付丸形端子 2.ビニル・ナイロン絶縁付突き合わせ形接続子 3.絶縁付タブ・オン接続子 4.絶縁付差し込み型接続子エレクトロタップ T型セット TTS-120 配線の分岐や電源の取り出しに便利なT型エレクトロタップ。 ワンタッチで取り付けができ、分岐後も使わないときは配線の取り外しが可能です。 平型端子（絶縁付）、T型 タップ3種類各40個 計120個のセット圧着機・接続端子120個入セット IWS-2210H-KIT 絶縁端子用圧着工具と圧着端子のセットマルチ圧着工具セット HS-QC 計5種幅広く対応するタイプ、電工ペンチとして役割も果たせる便利なセット品 1.絶縁端子 0.5〜6.0sq 2.裸端子 1.5〜6.0sq 3.オープンバレル端子 1.5〜6.0sq 4.フェルール2本線用棒端子 2x0.5〜6.0sq 5.フェルール 10〜35sq絶縁端子 関連商品はこちら．．．．．

関連商品はこちら 型番SN-06概要アイウィス社ベストセラーSNシリーズの裸圧着端子用圧着工具。 「Single handedly」(片手操作)と「Nimble」(素早く圧着)との意味合いを込めて作業便利性を追求するシリーズとなっており、僅か400gでありながら新ラチェット構造で比べ約50%の力で圧着でき作業の負担軽減に。 1回握り込むだけで銅線部分も被覆部分も同時に圧着できる、作業性に優れたものです。全長190mm重量400g圧着能力0.5mm2〜6.0mm2 (AWG24〜14)圧着ダイス0.5sq〜1.0sq、1.5sq-2.5sq、4.0sq-6.0sq適合裸圧着端子用特徴・ラチェット機能 単純にハンドルを握り込むだけの操作で確実に端子を圧着可能で、配線作業がスムーズに。 ・クリンプハイト調節ダイヤル、ラチェット緊急解除キー付き 被覆ごと噛んで端子が抜けない場合は、ハンドル付け根の小さなナットをドライバー等で回すとロックを解除可能。 ・適合範囲や圧着マークがくっきり 仕様が柄やダイスに印字されているためサイズ確認が容易で作業効率アップに！ ・材質へのこだわり 機械機構用合金が使用される為、確実かつスピーティーな圧着を実現。ダイス表面のばり・返し抜き処理がされており、圧着後に端子とくっ付くことが少なく抜けやすい。 ・世界的に信頼されている商品 SNシリーズはその作業効率性、正確な圧着性により世界中幅広く使用されています。米ECサイトでベストセラーランキング1位受賞の大ヒット商品であり信頼性が高いです。使用方法STEP 1：被覆を挿入 被覆をストリップした電線を端子に適切な深さまで挿入します。 STEP 2：端子をセット 端子をダイスにセットする。端子が外れないようベッドを閉じて下さい。 STEP 3：圧着 グリップを強く握って圧着。成形確認機構が解除されたことを確認し、ハンドルをゆっくりと開いて圧着した端子を本器より取り出します。 STEP 4：圧着状態を確認 抜けや変形がないことを確認してください。ご注意（免責）＞ 必ずお読み下さい・感電の恐れがありますので、活線の圧着作業は行わないで下さい。 ・圧着する端子およびスリーブに適合する工具を使用して下さい。 ・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。 ・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。 ＊重要＊ 弊社製品「SNシリーズ」の類似品および模倣品が販売されていることが判明いたしました。類似品および模倣品は、形・色・名称・表示等がよく似ておりますが、ダイスの材質および加工方法が異なり性能上は大きく劣りますのでご注意ください。 ブランドIWISS／アイウィス．．．．．
