・ラプコン・ダンパーヒンジUDH型を組み込んだ、平蝶番型のダンパーヒンジです。・ダンパー方向と反対の動きもスムーズです。・各種筐体の上蓋・上カバーなど・全長(mm)：115・幅(mm)：72・厚さ(mm)：26.5・ねじ穴数：4・穴径(mm)：5.4・タイプ：制御方向：開き方向・色：ブラック・トルク(N・m)：3〜5・ダンパー方向：開き方向・制御方向開き方向・本体：PBT樹脂他(寸法図［［1］］・［［2］］)・キャップ:ポリプロピレン(寸法図［［3］］)・所定の回転範囲以上に回転させないように扉の開、閉位置(回転角度0゜〜115゜以内)にステーなどのストッパーを設けてください・ヒンジ同士の軸心は水平にし、ずれないように取り付けてください・生産国 日本・JANコード 4510932022798・質量 172g・コード：486-0888 ・品目：HGJHW50GHG-JHW50G楽天 JP店　．．．．．

・スプリングの力で、扉が自動的に閉まります。・スプリングの強さを調節できます。・ステンレス鋼仕様は、軸・ばねを含めステンレス鋼(SUS304)製です。・ばね無しの蝶番と併用するとさらに強さを調節できます。・別注でホワイト・ゴールド・ブロンズ仕上、R10の面取加工も対応できます(最小ロット2ヶ)・全長(mm)：120・幅(mm)：80・厚さ(mm)：2.5・ねじ穴数：8・高さ(mm)：120・長さ(mm)：120・P1(mm)：15・P2(mm)：30・t(mm)：2.5・扉幅(mm)：1000以下・耐荷重(N/2ヶ)：196・耐荷重(N/3ヶ)：294・耐荷重(kgf/3ヶ)：30・d(mm)：φ5.5穴φ9皿・耐荷重(kgf/2ヶ)：20・種類：スプリング蝶番・羽根板厚：2.5mm・ステンレス鋼(SUS304)・十字穴付皿タッピンねじ・使用中に音鳴りが発生する際は、ワッシャおよび内蔵のトーションばねに潤滑剤(グリス)を塗布してください。＜br＞・取付穴ピッチ寸法にばらつきがあるため、現品にてご確認ください。・生産国 非公開・JANコード 4510932072526・質量 303g・コード：131-9649 ・品目：SA120531405SA120-5314-05楽天 JP店．．．．．

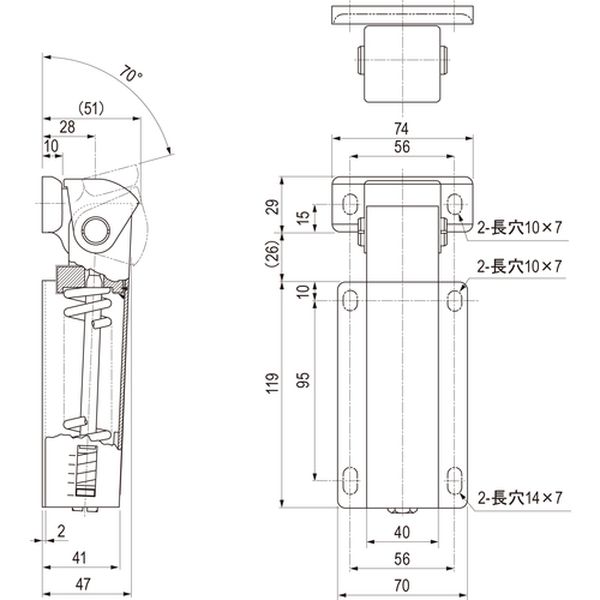

・スプリング荷重により移動側の開き力を補助します。・調節棒を回転させることによりバネの力が変わります。・工作機械・各種制御機器等・全長(mm)：174・幅(mm)：70・厚さ(mm)：47・ねじ穴数：6・穴径(mm)：4-長穴10×7/2-長穴14×7・表面処理：ニッケルメッキ・RoHS2対応・ベース：鋼(SPCC)・生産国 日本・質量 642g・コード：206-3792 ・品目：TH64TH-64楽天 JP店．．．．．

・カウンター扉等のスウィング式木製扉に最適です。・面付タイプです。・造作業社様等ご使用頂けます。・全長(mm)：76・幅(mm)：46・厚さ(mm)：1.2・ねじ穴数：6・穴径(mm)：4・開き：両開き・タイプ：両開き・両開き用です。・スチール・自由丁番と同じ用途ですが、強さ調節はできません。・1枚の扉に2枚以上の丁番で取り付けて下さい。・生産国 日本・JANコード 4531588018119・質量 77g・コード：433-4531 ・品目：N150761N-150-761楽天 JP店　．．．．．

・スプリング入りなので開きっぱなしにならず、自然と閉まる方に戻っていきます。・全長(mm)：100・幅(mm)：50・厚さ(mm)：2.0・ねじ穴数：8・穴径(mm)：5.3・耐荷重(kg)2個使用時：20・取付方法：木ねじ(別売)・表面処理：鏡面バフ研磨仕上げ・ステンレス(SUS304)・生産国 中国・JANコード 4550414386925・質量 110g・コード：424-1779 ・品目：TSH100CTSH-100C楽天 JP店．．．．．

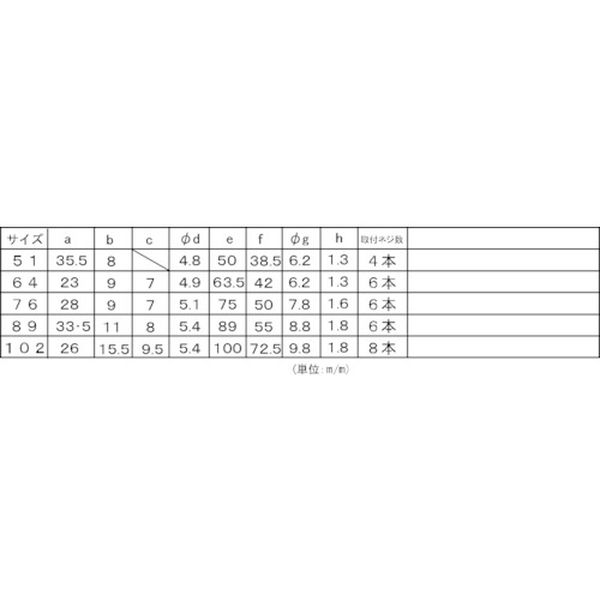

・1袋に蝶番2枚・取付用ビスがセットになった使い切りタイプのカラー蝶番です。・全長(mm)：75・幅(mm)：50・厚さ(mm)：1.6・ねじ穴数：6・穴径(mm)：5.1・取付用ビス入数：12・色：ゴールド・スチール・生産国 中国・JANコード 4525796110451・質量 135g・コード：124-8643 ・品目：B11045B-11045楽天 JP店　．．．．．

・オールステンレス鋼製で、耐食性に優れています。・100万回開閉試験クリアの高耐久仕様です。・各種産業機器用。・全長(mm)：60・幅(mm)：32・ねじ穴数：4・穴径(mm)：3.2・D2(mm)：なし・耐荷重(kg)2個使用時：14・P(mm)：40・H(mm)：60・自閉動作機構・ステンレス鋼(SUS304)・下表のトルク値は、90°折り曲げた状態での値です。・(下図※印参照)・耐荷重は蝶番2ヶ使いの場合の値です。・算出条件についてはINDEXをご覧ください。・生産国 日本・JANコード 4510932068833・質量 38g・コード：131-8300 ・品目：HGSHL60HG-SHL60楽天 JP店　．．．．．

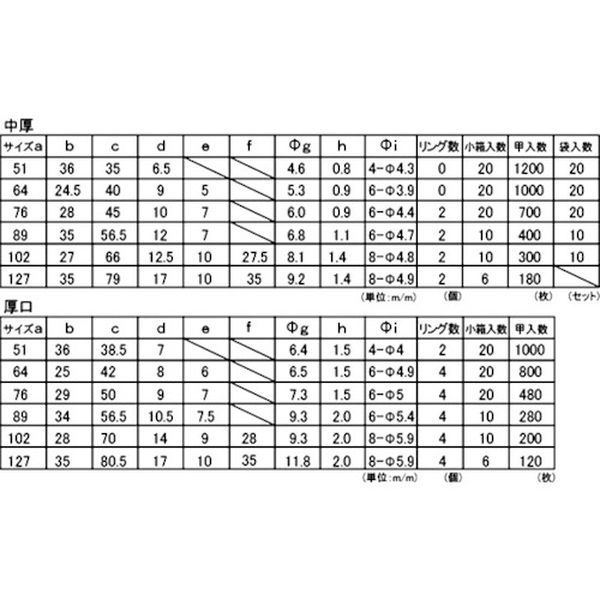

・錆びにくいステンレス製の蝶番です。・丁番本体の仕上げはヘアーライン仕上げです。・ナイロンリング入りで、耐久性に優れます。・丁番本体の仕上げはヘアーライン仕上げです。・全長(mm)：89・幅(mm)：56.5・厚さ(mm)：2・ねじ穴数：6・穴径(mm)：5.4・D2(mm)：9.3・耐荷重(kg)2個使用時：16・取付用ビス入数：6・ステンレス(SUS304)・生産国 中国・JANコード 4525796111366・質量 110g・コード：125-0135 ・品目：B11136B-11136楽天 JP店　．．．．．

・家具、小箱等　軽量扉用です。・全長(mm)：25.5・幅(mm)：21・厚さ(mm)：0.8・ねじ穴数：4・穴径(mm)：3.5・D2(mm)：3.8・耐荷重(kg)2個使用時：4・木ねじ入数：2・表面処理：焼付塗装仕上げ・色：ブラウン・表面処理：焼付塗装仕上げ・取付方法：木ねじ(付属)・鉄(SPCC)・生産国 日本・質量 6.500g・コード：168-7994 ・品目：TN151025BRTN1510-25BR楽天 JP店　．．．．．

・扉の吊り込み順序が自由に行えるワンタッチ取付方式です。・現場で工具を使わずに扉に脱着が可能です。・木工キャビネット。・キッチン、洗面キャビネット。・小型自販機。・連続扉や壁面に埋め込まれる筐体など。・高さ(mm):19.5・長さ(mm):64・開き角度:105°・キャッチ:-・かぶせ量(mm):5〜9・推奨扉厚(mm):15〜20・適用扉厚み(mm):15〜20・取付座(マウンティングプレート)付・取付カップ径:35mm・掘込深さ:11mm・かぶせ量はカット量5mmの場合・鋼・仕上げ:ニッケルメッキ仕上げ・生産国 日本・JANコード 4510932003155・質量 95g230-26/9T P4W30T　．．．．．
