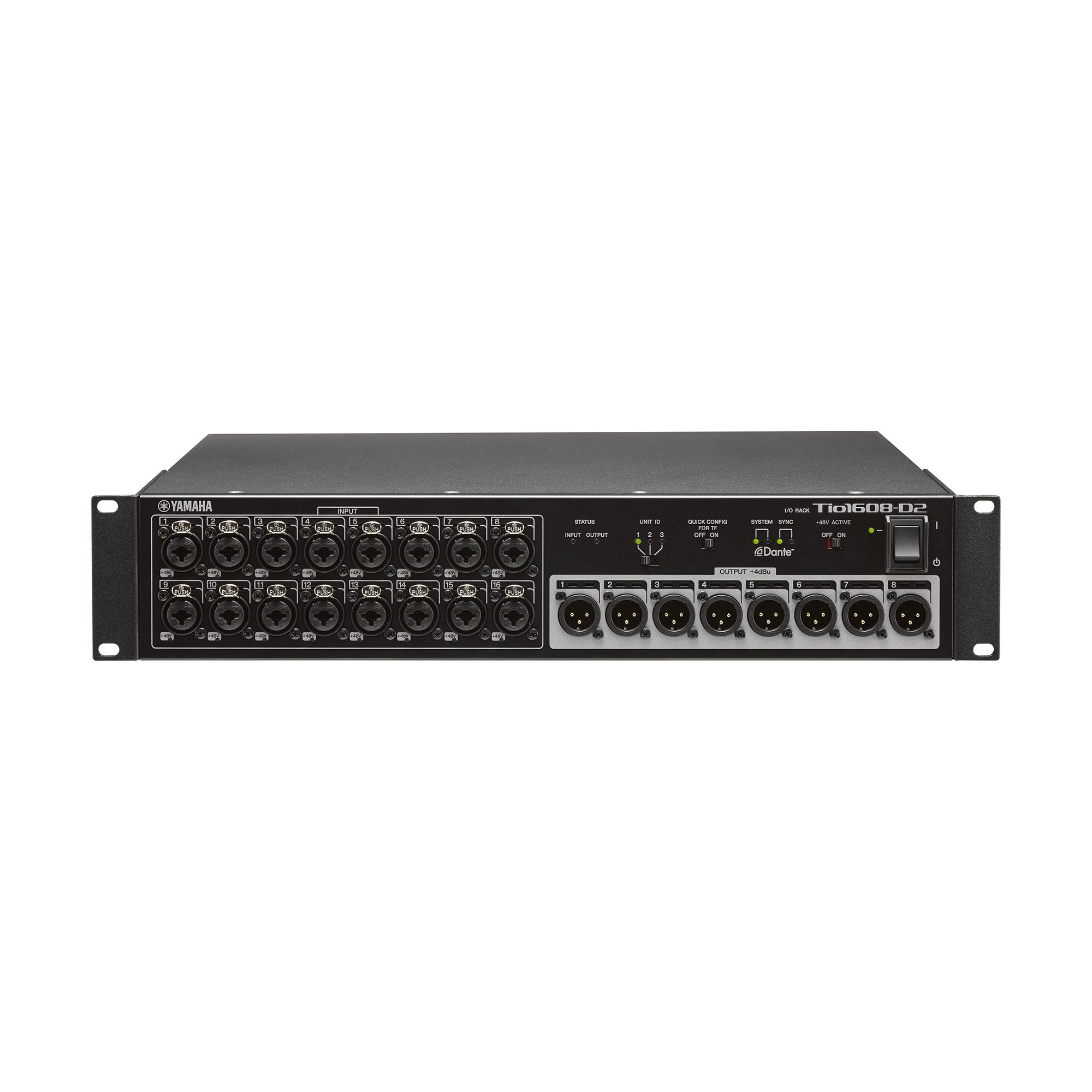

YAMAHA Tio1608-D2 Simple, versatile, high-definition Dante Stagebox Tio1608-D2は、オーディオネットワーク「Dante」に対応した16マイク/ライン入力、8ライン出力を備えたI/Oラックです。 ステージに設置したTio1608-D2とDante標準対応のDM3やDante入出力カードNY64-Dを装着したTFシリーズとの間をイーサネットケーブルで接続するだけで高音質/低レイテンシーの音声伝送が可能になります。Tio1608-D2に搭載しているHAゲインは、DM3、TFシリーズからリモートコントロールでき、シンプルなステージボックスシステムを構築することができます。また、サンプリングレート96kHzにも対応しており、RIVAGE PMシリーズやDME7などと組み合わせた大型設備におけるI/Oラックとしても最適です。 ●Danteによる自由度の高いシステム構築 Tio1608-D2は、オーディオネットワーク規格「Dante」を採用しているため、 DM3、TF/QL/CLシリーズやI/OラックRシリーズと自由に組み合わせることができ、必要な規模や予算に応じたシステムを構築することができます。DM3、TF/QL/CLシリーズからオーディオパッチやHAコントロールができ、またPCソフトウェア「Dante Controller」によるオーディオパッチや「R Remote」によるHAコントロールも行うことができます。 *Tio1608-D2のHAコントロールはPrimary回線でのみ行うことができます。DM3、TFシリーズ、またはCL/QLシリーズを使用している場合においても、リダンダント接続時にSecondary回線を用いてTio1608-D2のHAコントロールをすることはできません。 特長 ・サンプリングレート 96kHz に対応 ・アナログ 16in/8out を搭載 ・DM3/TF シリーズをはじめとするデジタルミキシングコンソールとオーディオネットワーク Dante で接続でき、低レイテンシーの音声伝送を実現 ・DM3/TF シリーズから「QUICK CONFIG」モードにより簡単にセットアップが可能 ・HA リコール可能な D-PRE マイクプリアンプ 仕様 【一般仕様】 ●サンプリング周波数: 96kHz, 88.2kHz, 48kHz, 44.1kHz ●シグナルディレイ: Less than 1.3ms INPUT to OUTPUT, connect with DM3, Dante Receive Latency set to 0.25ms (one way), Fs=96kHz; Less than 2.6ms INPUT to OUTPUT,connect with DM3, Dante Receive Latency set to 0.25ms (one way), Fs=48kHz ●全高調波歪率: Less than 0.2% +4 dBu@20Hz-20kHz into 600Ω, Gain=+66 dB / Less than 0.05% +4 dBU@20Hz-20kHz into 600Ω, Gain=-6 dB, INPUT to OUTPUT,Fs=88.2kHz, 96kHz; Less than 0.1% +4 dBu@20Hz-20kHz into 600Ω,Gain=+66 dB / Less than 0.05% +4 dBU@20Hz-20kHz into 600Ω, Gain=-6dB, INPUT to OUTPUT, Fs=44.1kHz, 48kHz *Measured with a -18 dB/octave filter @80kHz ●周波数特性: +0.5, -1.5 dB 20Hz-20kHz, refer to the nominal output level @1kHz, INPUT to OUTPUT ●ダイナミックレンジ: 108 dB, INPUT to OUTPUT, Gain=-6 dB / 110 dB, DA Converter, Fs 96kHz; 108dB, INPUT to OUTPUT, Gain=-6 dB / 112 dB, DA Converter, Fs 48kHz ●ハム&ノイズレベル: <入力換算ノイズ> -128 dBu, Gain=+66 dB, Fs 96kHz, 48kHz(レベル測定には A-Weight フィルター使用) <出力残留ノイズ> -86 dBu, Fs 96kHz / -88 dBu, Fs 48kHz, ST main off(レベル測定には A-Weightフィルター使用) ●クロストーク: -100 dB, adjacent INPUT/OUTPUT channels, Input Gain = -6 dB(測定には22kHz, -30dB/Oct のフィルターを使用) ●放熱量: 100-240V, 50/60Hz, 43.5kcal/h ●電源電圧: 100-240V, 50/60Hz ●消費電力: 50W ●寸法(W x H x D)、質量: 480mm x 88mm x 364mm、5.7 kg ●同梱品: 取扱説明書, 電源コード, ゴム脚 x4 ●その他: 動作温度範囲: 0 - 40℃, 保管温度範囲: -20 - 60℃ 【アナログ入力規格】 ●端子名称: INPUT1-16 ●ゲイン: +66dB -6dB ●入力インピーダンス: 7.5kΩ ●ソースインピーダンス: 50-600Ω Mics & 600ΩLines ●入力レベル: <感度*1> -82dBu(61.6μV) -10dBu(245mV) <規定レベル>-62dBu(0.616mV) +10dBu(2.45V) <最大ノンクリップレベル>-42dBu (6.16mV) +30dBu(24.5V) ●使用コネクター: Combo Jack(XLR-3-31 type*2 or TRS phone*3) *1: 感度とは全てのレベルコントロールを最大に設定したときに、+4dBu または規定レベルを出力する為に必要な入力レベル です。 *2: XLR3-31 コネクターはバランスタイプ(1=GND、2=HOT、3=COLD)です。 *3: TRS phone コネクターはバランスタイプ(Tip=HOT、Ring=COLD、Sleeve=GND)です。 *すべての仕様において、0dBu=0.775Vrms です。 *INPUT 端子には、端子ごとに本体ソフトウェアから ON/OFF 設定可能な+48V DC(ファンタム電源)が搭載されています。 【アナログ出力規格】 ●端子名称: OUTPUT 1-8 ●出力インピーダンス: 75Ω ●負荷インピーダンス: 600Ω Lines ●出力レベル: <規定レベル>+4dBu(1.23V) <最大ノンクリップレベル> +24dBu (12.3V) ●使用コネクター: XLR-3-32 type*1 *1: XLR3-32 コネクターはバランスタイプ(1=GND、2=HOT、3=COLD)です。 *すべての仕様において、0dBu=0.775Vrms です。 【デジタル入出力規格】 ●端子: Primary/Secondary ●フォーマット: Dante ●データ長: 24bit or 32bit ●レベル: 1000Base-T ●オーディオ: 16ch (Tio1608-D2 to other devises),8ch (Other devises to Tio1608-D2) ●使用コネクター: etherCON,Cat5e ※商品画像はサンプルです。 ★掲載の商品は店頭や他のECサイトでも並行して販売しております。在庫情報の更新には最大限の努力をしておりますが、ご注文が完了しましても売り切れでご用意できない場合がございます。 また、お取り寄せ商品の場合、生産完了・メーカー価格改定などの理由でご用意できない場合がございます。 その際はご注文をキャンセルさせていただきますので、予めご了承くださいませ。 ★お届け先が北海道や沖縄、その他離島の場合、「送料無料」と表記の商品であっても別途中継料や送料を頂戴いたします。その際は改めてご連絡を差し上げますのでご了承ください。 .....
